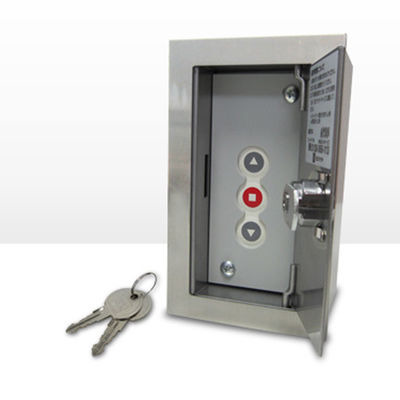

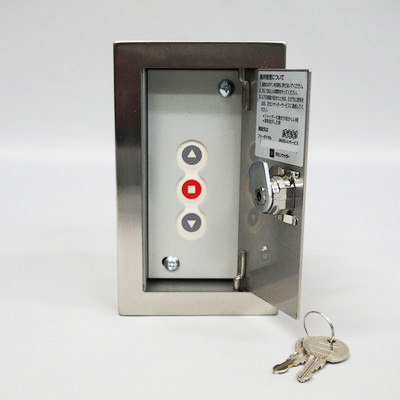

シャッター3点式押しボタンスイッチステンレス蓋埋込型

注文数
販売価格(税込み)
18,700

※ご購入の際の注意点※

押し釦交換の際、文化シャッター以外の場合は下記の点にご注意ください。



商品ページに掲載している配線図は、文化シャッター製のもので接点構成は、2a 1bになります。

今お使いの押し釦に掲載されている接点構成をご確認いただき、ご注文の際はご注意ください。



接点構成が同じものでも、配線の色分けは違う場合があります。

文化シャッター製は下記の配線色になっております。



コモン 緑(青)

上昇  白

停止  赤

下降  黒



他メーカーで同じように配線しても、配線色があっていない場合がありますので、

現在ご使用のボタンの配線色を確認して工事を行ってください。※工事は有資格者で行ってください。)





交換時の配線・青と緑を圧着します。

その他は同じ色同士で繋いでください。

接点構成です。

両面操作は、片方のボタンの赤と、片方のボタンの緑を繋いでください。

その他は同じ色同士でつないでください。



文化シヤッター製3点式押しボタンスイッチの交換方法、追加方法を動画で解説いたします。

注文数
販売価格(税込み)
18,700
シャッター3点式押しボタンスイッチになります。軽いタッチでの操作が可能です。部屋の中と外など、後からスイッチを増設したい場合などにご利用ください。
販売価格(税込み)
18,700
カートに入れる
注文数変更
指定されていません
返品不可
ステンレス蓋
文化シヤッター株式会社製
送料小型
鍵付(2個)
埋込タイプ

こちらの商品は、納品後のご返品、交換依頼は受付できません。工事は有資格者で行ってください。

お届け日の目安 納期8日間/土日祝除く
